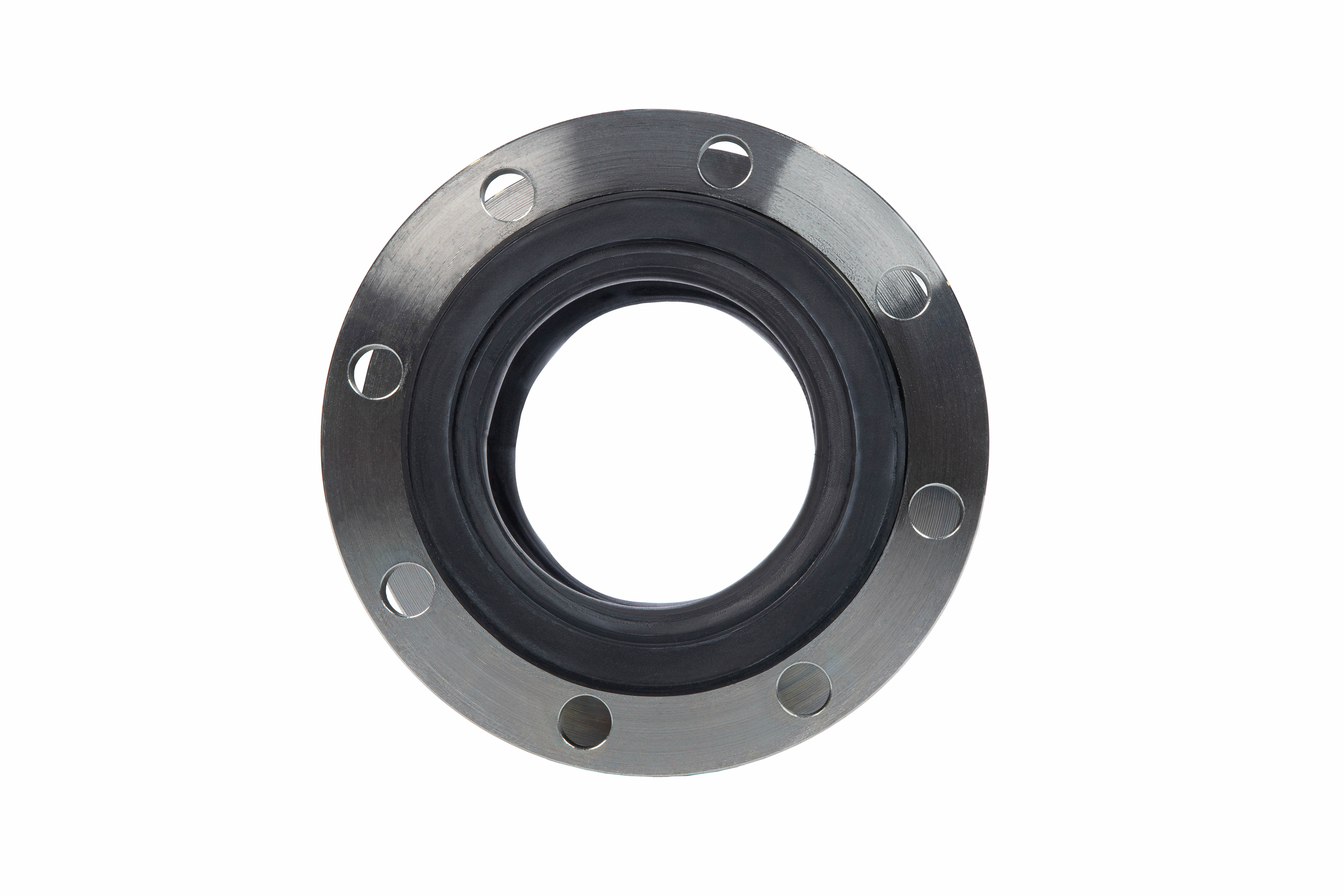

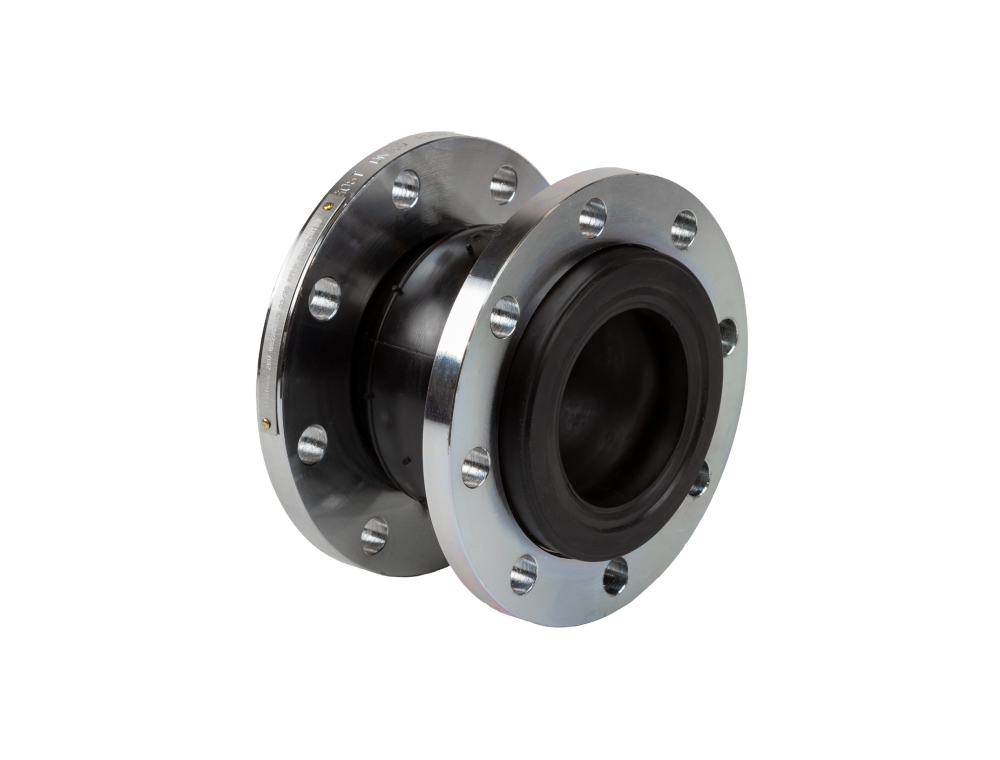

Ридан 082X9046R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN200

Оставить отзыв

Характеристики

Рабочая среда

вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Тип присоединения к трубопроводу

Фланцевое

Температура рабочей среды, °С

от -20 до +100

Температура окружающей среды, °С

от -20 до +70

L, мм

210

Масса, кг, не более

18.5

Номинальный диаметр (DN), мм

200

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.

Исполнение

EPDM

Номинальное давление (PN),бар

Код комплекта контрольных стержней (поставляются отдельно под заказ)

082X9016R

Диапазон рабочих давлений, бар

до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации

Момент затяжки крепежа на фланцах вставки при установке, Н*м

1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 100 Н*м.

Пространственное монтажное положение

Любое

Гибкий элемент

EPDM/ каучук, армированный нейлоновой нитью

Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар

9.3

Требуемое количество комплектов контрольных стержней, шт

Дополнительные требования

При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
