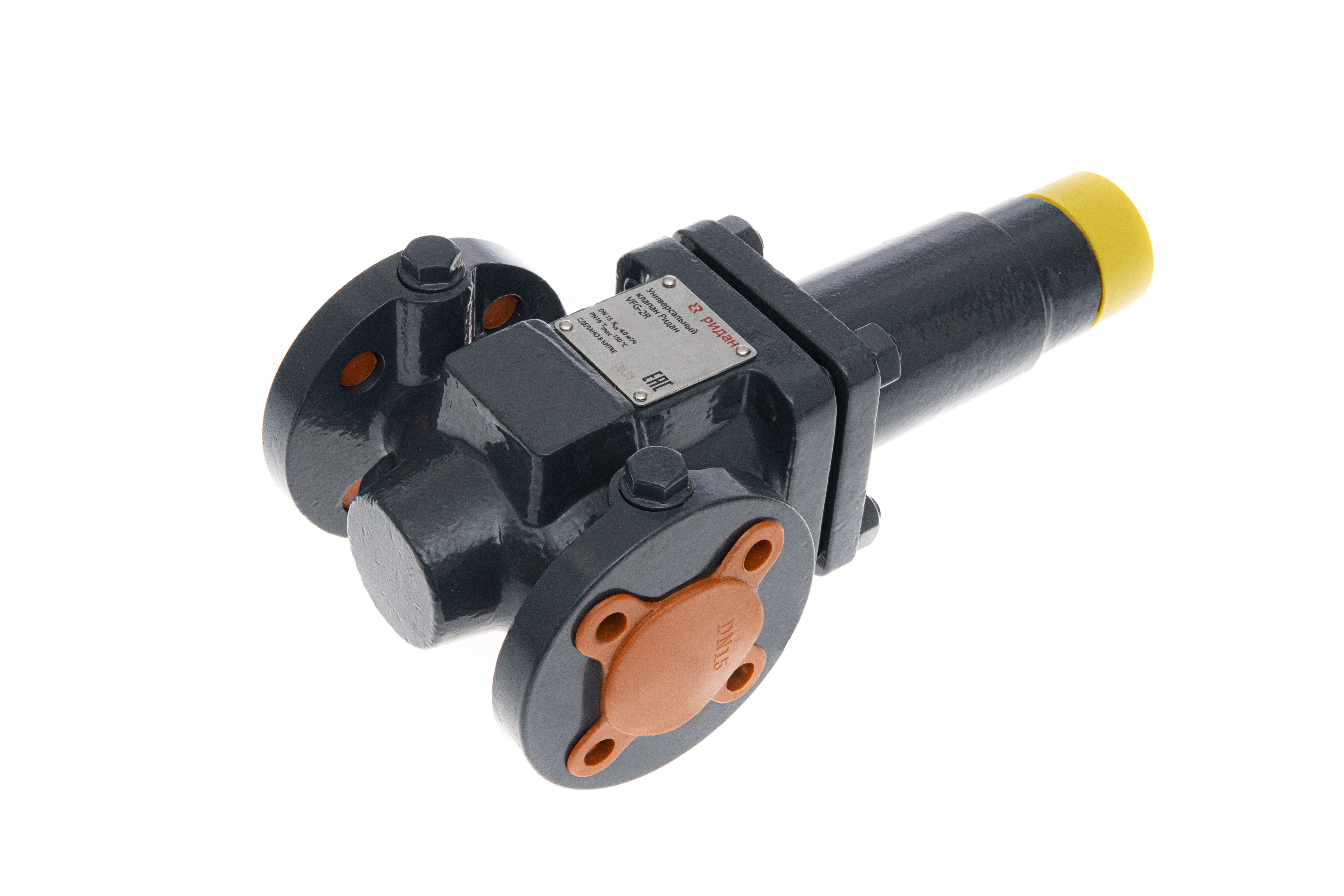

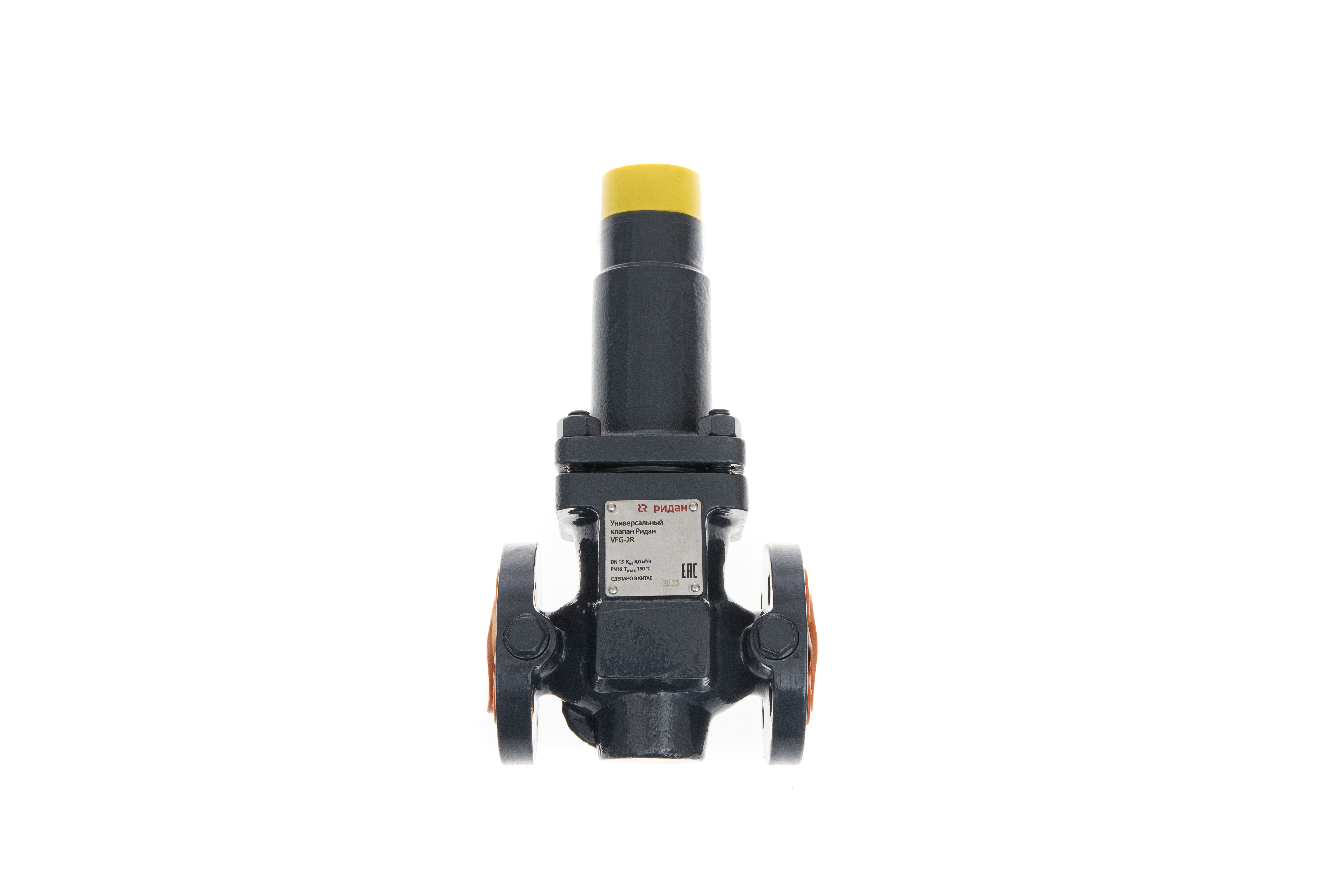

Ридан 003Z5773R — Комплект APF-R DN65 с диапазоном 0.15-1.5 бар
Заявка на покупку или консультацию
×Характеристики
H, мм
470
Рабочая среда
Вода или 30% водный раствор гликоля, см. характеристики регулирующего клапана
Тип присоединения к трубопроводу
фланцы по ГОСТ 33259
Температура рабочей среды, °С
2–150 °С
Герметичность затвора (объем протечки / класс герметичности)
0,04%Kvs
L, мм
290
Масса, кг, не более
29, 13
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
65
B, мм
275
Уплотнение
нет уплотнения по штоку
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
50
Корпус
Углеродистая сталь WCB
R, мм
263
Шток
Cталь
EAN (single-pack)
5702424650735
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь

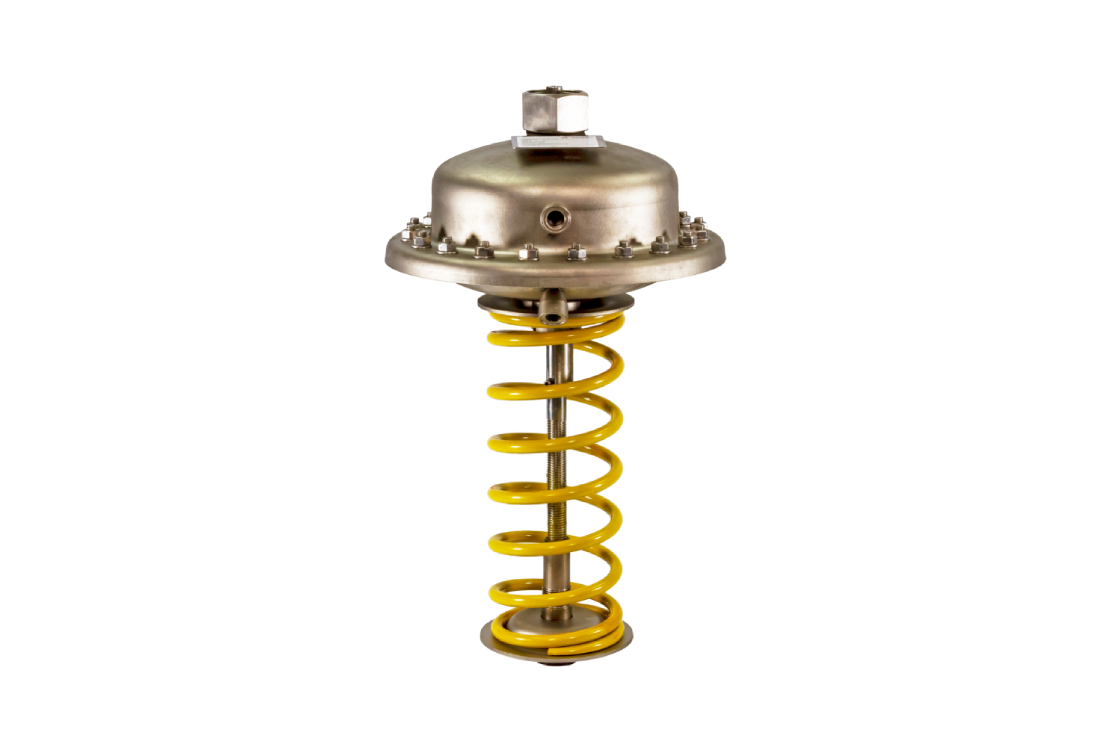

Вид привода или регулирующего блока
AFP-R; AFD-R; AFA-R; AFPA-R; AFT-06R; AFT-17R.
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0,5

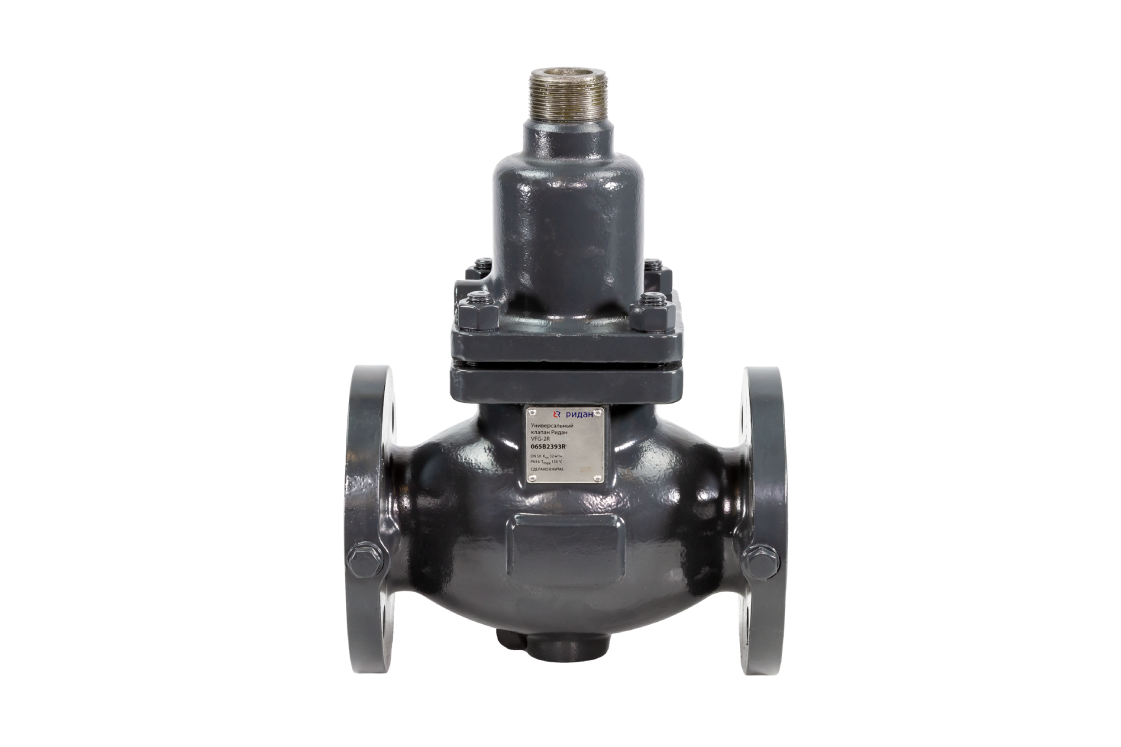

Вид регулирующего клапана
VFG-2R
Корпус регулирующего блока
Нержавеющая сталь
Диапазон регулируемого давления ΔPрег., бар
0,15–1,50

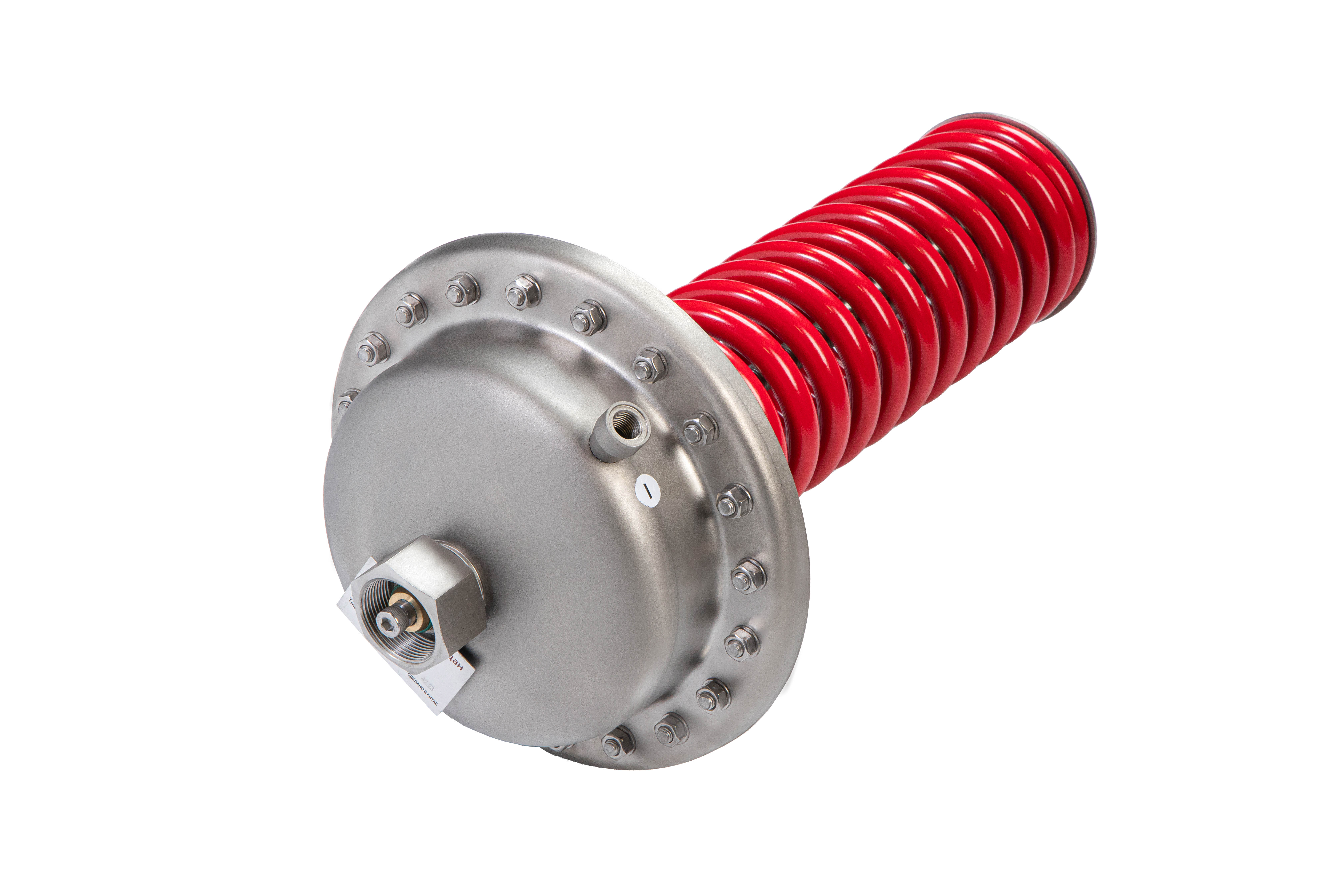

Регулирующая диафрагма
EPDM

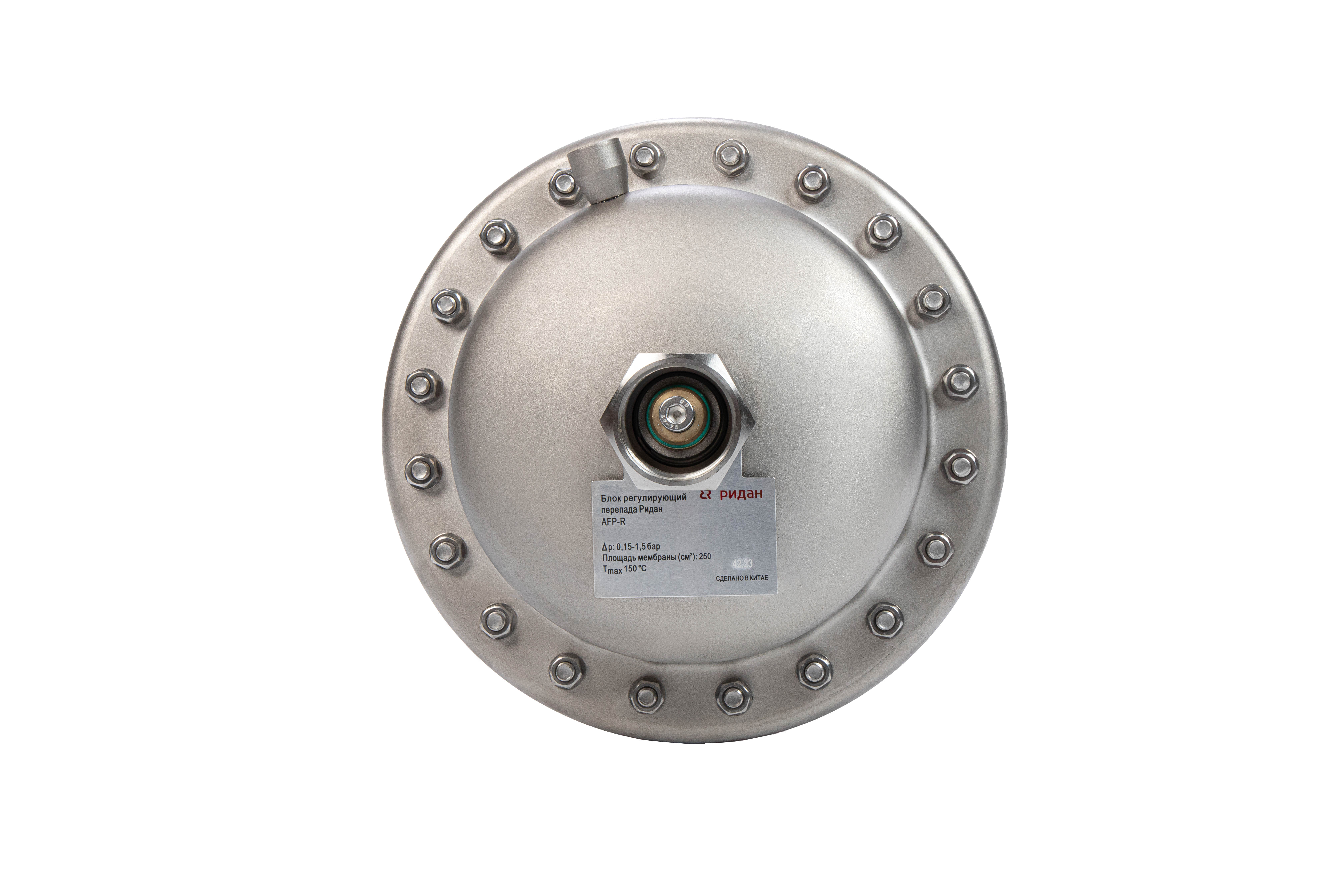

Площадь регулирующей диафрагмы, см2
250

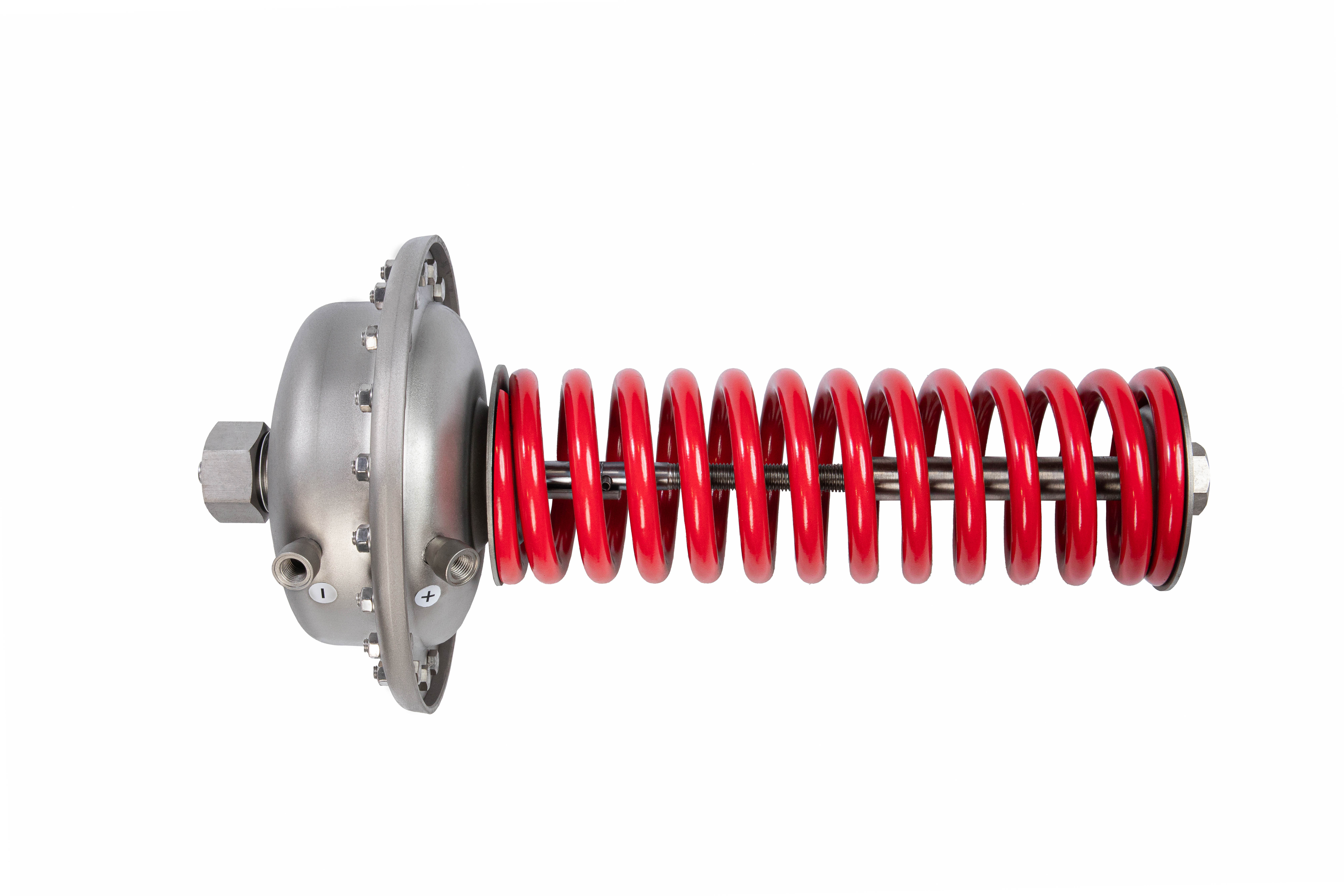

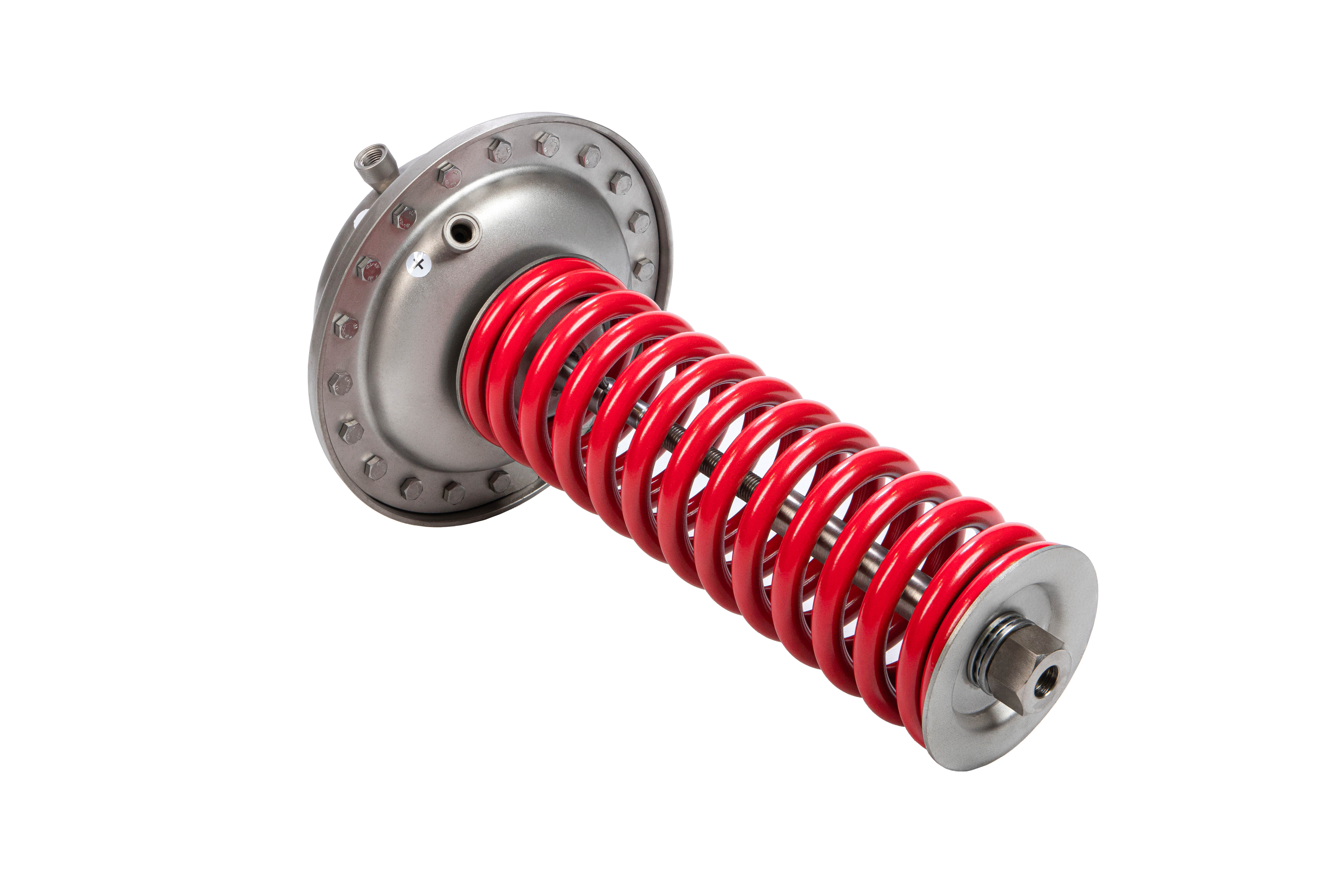

Цвет пружины
красный
Импульсная трубка
Медная трубка O10 x 1 мм, штуцер с резьбой G, ISO 228
Условное давление датчика (PN), погружная гильза, бар
25
Документация
Сертификат
Инструкция
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Каталог
Техническое описание
- Техническое описание Регулятора перепада давления AFP-R+VFG-2R.pdf
- Техническое описание Регулятора перепада давления AFP-R+VFG-2R.pdf
- Техническое описание Регулятора давления до себя AFА-R+VFG-2R.pdf
- Техническое описание регулятора температуры AFT-06(17)R+VFG-2R.pdf
- Техническое описание Регулятора давления после себя AFD-R+VFG-2R.pdf
- Техническое описание Регулятора давления перепуска AFPA-R+VFG-2R.pdf
